Installation av golvvärme med ny shuntgrupp i Floda, Lerum

Projektet avsåg installation av vattenburen golvvärme med ny shuntgrupp i en villa i Floda, Lerum, åt en barnfamilj som önskade jämnare värme och lägre framledningstemperatur. Uppdraget omfattade anpassning av befintligt värmesystem med bergvärmepump, projektering av slingor för öppna sällskapsytor och sovrum samt uppgradering av styrning. Arbetet projekterades i januari 2026, installerades i februari 2026 och slutbesiktigades i mars 2026 med dokumenterad drift och överlämning.

Så utförde vi installationen

Uppdraget inleddes med en genomgång av husets befintliga värmekurva och radiatorsystem samt en fukt- och nivåkontroll av golvkonstruktionen. Värmebehovet beräknades per rum och en slinglayout togs fram för totalt 76 m² fördelat på kök, vardagsrum, hall och två sovrum. För att få korta slingändlängder och god injusterbarhet planerades ett fördelarskåp centralt i hallen. Alla arbeten planerades i etapper för att minimera störning i boendet, och täckskydd samt dammavskiljning sattes upp innan rivning påbörjades.

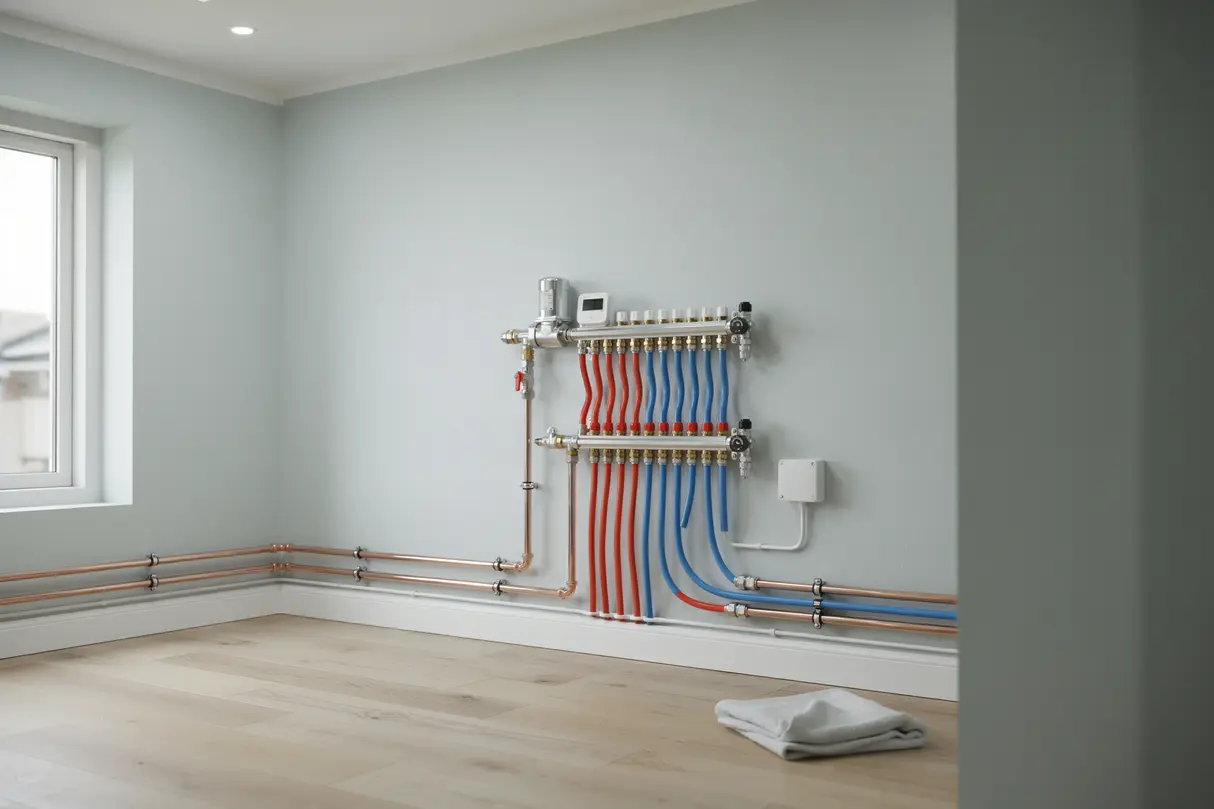

Underlaget på bottenplan förbereddes genom att befintliga ytskikt demonterades varsamt och ojämnheter spacklades. I torra utrymmen lades spårskivor i EPS med värmespridningsplåtar i aluminium, anpassade för PEX 16×2 mm. I hallens högre gångstråk kompletterades uppbyggnaden med fiberförstärkt avjämningsmassa för bärighet och ljudkomfort. Rören drogs enligt ritning med korrekt svängradie och fixerades i spåren. Genomföringar genom reglar tätades och märktes. En rostfri fördelare med flödesmätare, avstängningar och avtappning monterades i skåpet, och samtliga slingor tryckprovades till täthet innan övergolv återställdes.

Shuntgruppen dimensionerades för låga temperaturer och stabilitet vid varierande last. En trevägs ventil med hög reglernoggrannhet parades med en energieffektiv cirkulationspump. Fram- och returtemperaturer utrustades med termometrar för snabb avläsning, och bypass samt smutsfilter installerades för driftsäkerhet. Shuntgruppen kopplades in mot husets befintliga bergvärmepump via en tydligt märkt lågtemperaturkrets. Expansionskärl och säkerhetskomponenter kontrollerades och dokumenterades, och ventiler märktes för serviceåtkomst.

Styrningen byggdes upp med rumsvisa termostater och ställdon på varje slinga. Matning och givarkablar drogs dolt till fördelarskåpet och anslöts i en styrmodul med individuell begränsning av golvtemperatur för känsliga ytskikt. Vid igångkörning balanserades flödena med hjälp av flödesmätarna och respektive rums börvärde verifierades. Golvvärmens framledningstemperatur kurvanpassades i relation till bergvärmepumpens drift för att undvika onödig spetslast. Efter funktionsprov gjordes en successiv uppvärmning av konstruktionen enligt leverantörens rekommenderade schema.

Slutresultatet gav jämn golvtemperatur, tyst gång och förbättrad komfort i hela den öppna planlösningen. Kalla zoner vid ytterväggar eliminerades genom tätare slingläggning, och låga framledningstemperaturer möjliggjorde effektiv drift av värmepumpen. Kunden erhöll drift- och skötselinstruktioner, ritningar över slingor och ventilöversikt samt ett protokoll över tryckprovning och egenkontroller. Slutbesiktningen i mars 2026 bekräftade täthet, funktion och injusterad reglering, och överlämningen omfattade en gemensam genomgång av shuntgruppen, fördelaren och rumsregleringen.
