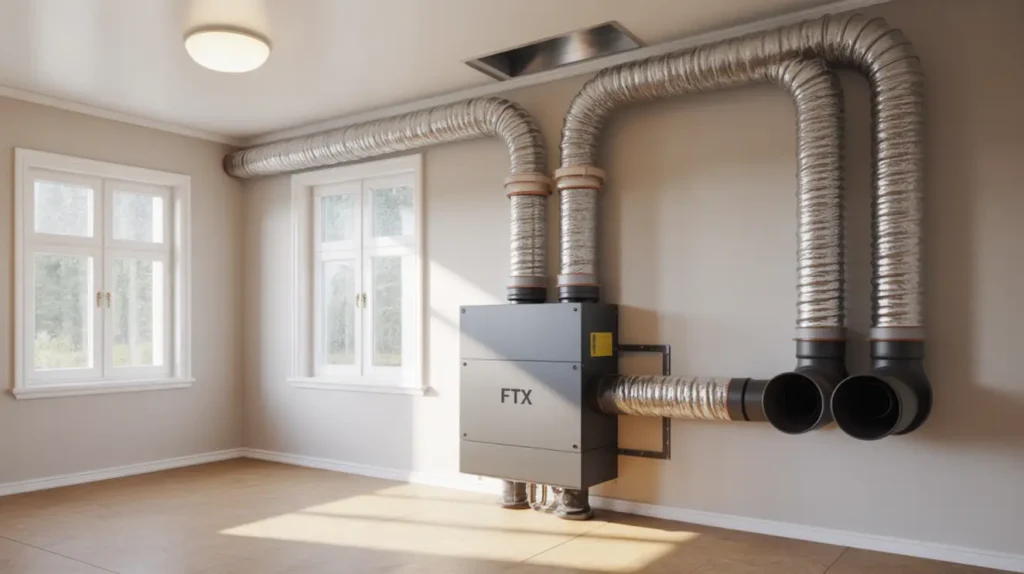

I en enplansvilla i Stenkullen i Lerum har vi installerat ett FTX-system med komplett kanaldragning för att skapa balanserad ventilation med värmeåtervinning. Uppdraget omfattade projektering, håltagning, montering av aggregat och kanaler, tak- och vägggenomföringar samt injustering och driftsättning. Aggregatet placerades i ett isolerat teknikutrymme på vinden för att frigöra golvyta, och systemet anpassades till husets planlösning med tilluft i sovrum och vardagsrum och frånluft i badrum, wc och allmänna ytor i anslutning till kök.
Arbetet inleddes med uppmätning av befintliga utrymmen och beräkning av luftflöden enligt gällande riktlinjer. Vi drog cirkulära spiralveckade kanaler i täthetsklass C med fabriksmonterade gummipackningar för säkra skarvar. Böjar och förgreningar dimensionerades för att hålla tryckfallen nere, och flexibla slangar användes endast för korta anslutningar till don för att minimera ljud och tryckförluster. På både tilluft och frånluft monterades ljuddämpare samt ljudisolerade plenumlådor i sovrum för låg ljudnivå. Kanaler i kallvind isolerades med 50 mm mineralull med ångtät ytbeklädnad för att undvika kondens. Uteluftsintag och avluft placerades med tillräckligt avstånd för att förhindra kortslutning, takgenomföringar tätades med underbeslag och genomgående tätningar anpassade till yttertakets uppbyggnad.
Kärnborrning utfördes med dammuppsamling, och alla genomföringar i bjälklag och väggar lufttätades med godkänd fogmassa. Kondensavlopp från värmeväxlaren drogs med självfall till närliggande golvbrunn och försågs med vattenlås. Donens placering och riktning justerades på plats för att undvika drag i uppehållszoner. Vid injustering mätte vi flöden vid varje don med kalibrerad utrustning och ställde in spjäll för att uppnå beräknade värden. Vi kontrollerade även temperaturverkningsgrad genom temperaturmätning före och efter växlaren, verifierade att kondensavloppet fungerade och genomförde en ljudmätning i sovrum på kvällstid. Efter avslutat arbete överlämnades drift- och skötselinstruktioner, inklusive filterbytesintervall och enkel forceringsfunktion via badrumsbrytare, tillsammans med relationsritning och protokoll över uppmätta flöden.
Om du vill installera FTX-ventilation i villa i Stenkullen eller övriga Lerum, hör av dig så tar vi fram en lösning som passar ditt hus och dina behov.
